เครื่องมือที่ช่วยในการจัดการ MCU รุ่นต่างๆของ WCH เป็นเครื่องมือที่ เปิดให้ download จากเว็บไซต์หลักของ wch-ic.com โดยที่เครื่องมือตัวนี้ สามารถ อ่าน/เขียน/กำหนดค่า MCU ได้ทุกรุ่นที่มีอยู่ในสายการผลิตของ WCH

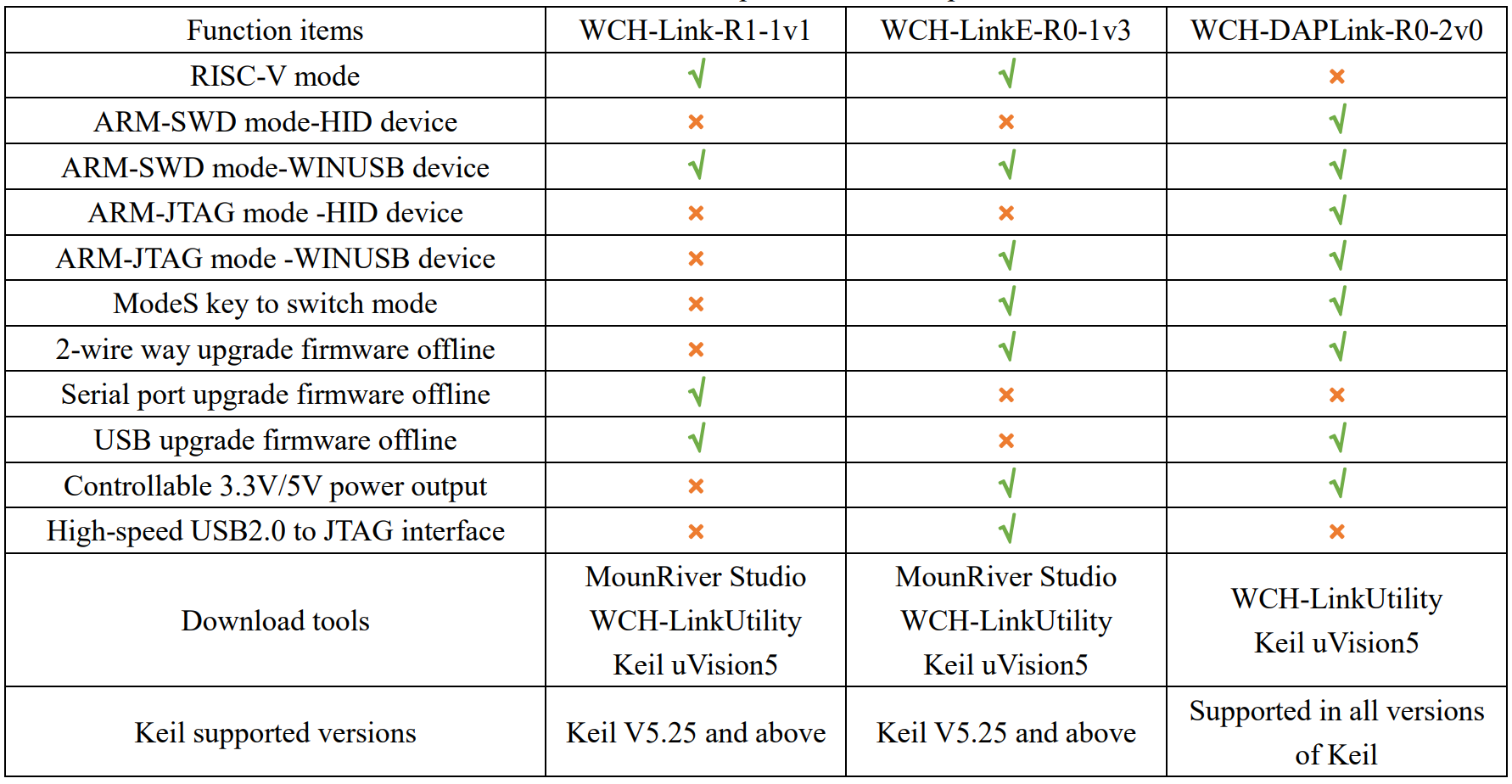

หลักๆ เราจะมีดูวิธีการใช้งาน WCH-Link Utility โดยโปรแกรมตัวนี้ จะต้องใช้กับ อุปกรณ์ที่ออกแบบโดยตรงจาก WCH นั้นคือ WCH LinkE 1v3 เท่านั้น ไม่สามารถรองรับกับ อุปกรณ์อื่นๆที่มีขายตามท้องตลาดได้ ในวันที่เขียนบนความนี้ Version ล่าสุดที่ออกมาใช้งาน เป็น version 1.60
รายละเอียดส่วนสำคัญต่างๆ
ในส่วนนี้จะเป็น ส่วนที่ใช้ตั้งค่า Mode ของ WCH LinkE 1v3 เพื่อสนับสนุนการทำงานแบบต่างๆ ปกติจะตั้งค่าไว้ที่ WCH-LinkRV สำหรับ MCU CH32V003

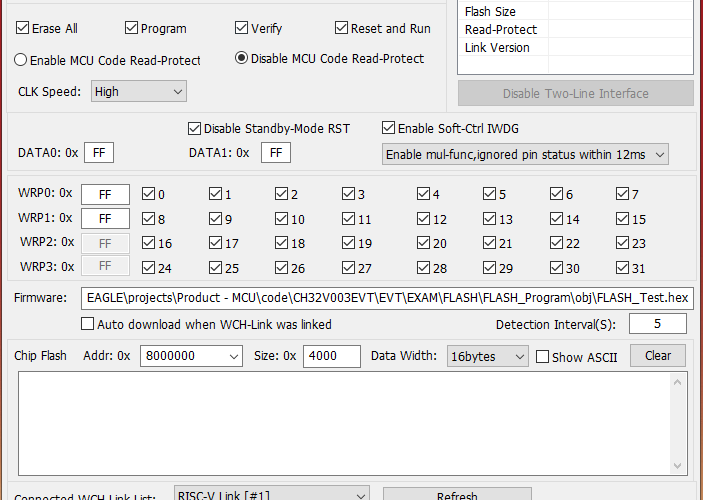

ส่วนจัดการ MCU รุ่นต่างๆ สามารถเลือกวิธีการเขียนโปรแกรมแบบต่างได้ ไม่ว่าจะเป็น ตำแหน่งเริ่มต้น / การลบข้อมูลทั้งหมด / การ Lock ไม่ให้อ่าน code ที่เขียนลงใน MCU และมีการอ่าน ข้อมูลเฉพาของ MCU เช่น UID, Flash Size, สถานะการ Lock ของ Chip
ส่วนนี้จะใช้งานในการ Load ข้อมูลลง MCU จำนวนมากๆ ได้ ด้วยการตั้งเวลา ทำซ้ำ ตามเวลาที่เรากำหนดไว้ เหมาะกับ ผลิตสินค้าจำนวนมากๆ
MCU / WCH LinkE 1v3 : https://shopee.co.th/witawat57/23167328296
สนับสนุนบทความดีๆ ผ่านทางร้านค้าของเรา
ส่วนนี้ใช้งานสำหรับการอ่านข้อมูลใน MCU ออกมาเก็บไว้ในไฟล์ที่อยู่ใน นามสกุล .bin และสามารถนำไปเขียนลงบน MCU ตัวอื่นๆได้ต่อไป
ส่วนหลักที่ใช้งานบ่อยก็จะเป็นปุ่มกดที่อยู่ด้านบนสุดของโปรแกรม มีรายละเอียดดังนี้
 | เปิดไฟล์ .bin หรือ .hex ในการเขียน |
 | เชื่อมต่อกับ WCH LinkE 1v3 |
 | อ่านข้อมูลของ MCU CH32V003 |
 | เขียนโปรแกรมลง MCU CH32V003 |
 | ตรวจสอบสถานะ การป้องกันการ COPY |
 | ตั้งค่าการป้องกันการ COPY code |
 | ปลดสถานะป้องกันการ COPY code ข้อมูลใน MCU จะหายไป |
 | อ่าน CODE ของ MCU เพื่อบันทึกเป็นไฟล์เก็บไว้ |
เมื่อเราได้พัฒนาหรือเขียนโปรแกรมจนได้ไฟล์ .bin หรือ .hex มาแล้ว ในการนำไฟล์เหล่านี้มาเขียนลงใน MCU ด้วยวิธีที่สะดวกและรวดเร็วที่สุด ก็ต้องใช้ โปรแกรม WCH-Link Utility ที่กล่าวมา จะทำให้ประหยัดเวลาไปได้เยอะมาก
