Strip feeder เป็นวิธีการวางชิ้นส่วนอุปกรณ์ไว้บน พื้นผิวของตัวเครื่อง หรือ ใช้กับชิ้นส่วนที่มีไม่มาก หรือ มีขนาดที่ไม่เหมาะสมที่ไม่สามารถวางที่ส่วนอื่นๆได้
วิธีการวางแนวของ Strip feeder
แนวทางในการหมุนในเทป
ในการจัดวางชิ้นส่วน จำเป็นที่จะต้องตั้งค่าการหมุนชิ้นส่วนให้ถูกต้องเสมอ ในการ Setup เครื่องในครั้งแรก มักจะใช้เวลานานในส่วนนี้ ดังนั้นต้องวางเทปให้ถูกทิ้งทางตามภาพด้านบนก่อน และมาตั้งค่าส่วนอื่นๆ โดยมีขั้นตอนตามนี้

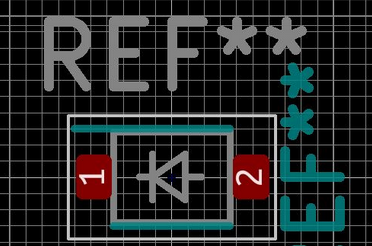

- ต้องแน่ใจว่า foot print ที่ออกแบบไว้ มีจุดศูนย์กลาง (Origin) อยู่ตรงกลางเสมอ
- ดูทิศทางการวางต่ำแหน่ง หรือ จุดเริ่มต้นของขาที่ 1, ขั้ว ว่ามีทิศทาง อยู่ในแนวองศาแบบใด ในตัวอย่างนี้ชิ้นส่วนจะวางอยู่ในแนว 0 องศา
- ตรวจแนวหมุนจากวิธีการวางเทบตาม รูปการวางแนวเพื่อเดินชิ้นงาน ในตัวอย่างจะต้องตั้งค่า การหมุนเป็น -90 องศา
- ลองทดสอบการจับชิ้นส่วนไปวาง และ สังเกตุดูว่าวางถูกต้องไหม
- ⚠ หากเวอร์ชัน OpenPnP ของคุณเก่ากว่า 2022-06-10 (ตรวจสอบวิธีใช้/เกี่ยวกับ) ความหมายของการหมุนนี้ยังไม่สอดคล้องกับมาตรฐานอุตสาหกรรม EIA-481 เพิ่มหรือลบที่ละ 90 องศาใน การหมุนในเทป
