บทความนี้จะมาสอนวิธีการติดตั้งและใช้งาน CH32V003 บน PlatformIO กัน โดยที่ใช้งานผ่าน VSCODE ที่ติดตั้ง Platform ที่ชื่อ WCH CH32V เข้าไปในระบบ ก็จะทำให้สามารถเขียน CH32V003 ผ่าน PlatformIO ได้อย่างง่ายๆ เป็น OpenSource ที่
![](https://www.makerwitawat.com/wp-content/uploads/2023/06/image-146.png)
วิธีการติดตั้ง
ในการติดตั้งจะต้องลง VSCODE และ PIO ให้เรียบร้อยก่อนจากนั้นก็เพิ่ม Platform ของ WCH CH32V เข้ามาในระบบได้เลย โดยมี URL Install :
https://github.com/Community-PIO-CH32V/platform-ch32v.git
![](https://www.makerwitawat.com/wp-content/uploads/2023/06/pfIO-ch32v.gif)

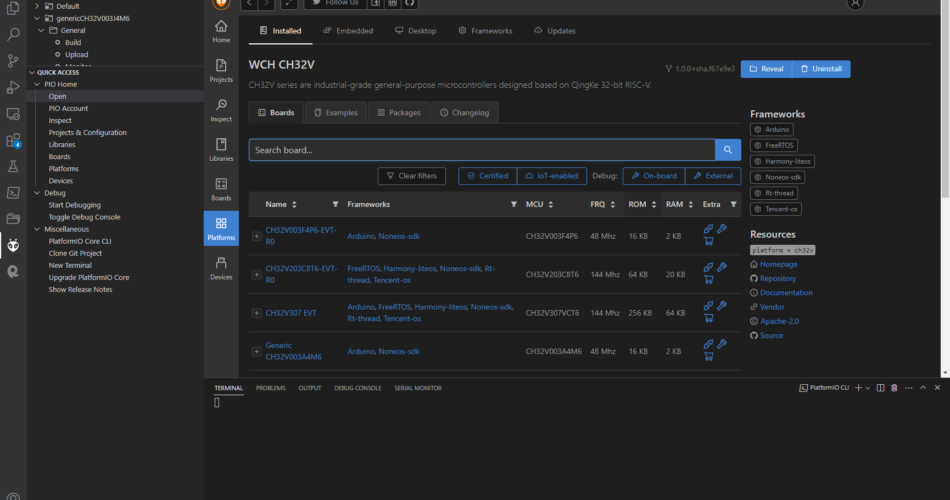

เมื่อติดตั้งเรียบร้อยจะมีรายการที่ชื่อ WCH CH32V ขึ้นมา
![](https://www.makerwitawat.com/wp-content/uploads/2023/06/image-145-1024x649.png)
ตัวอย่างการใช้งาน
หลังจากติดตั้ง Platform เรียบร้อยแล้วก็สามารถสร้าง Project ที่เกี่ยวข้องกับ WCH CH32V003 ได้โดยตรง และ สามารถใช้ WCH LinkE 1v3 upload file เข้า MCU ได้ตามปกติ
![](https://www.makerwitawat.com/wp-content/uploads/2023/06/pfIO-ch32v-2.gif)
ตัวอย่าง code ไฟกระพริบ
#include "debug.h" /********************************************************************* * @fn GPIO_Toggle_INIT * @brief Initializes GPIOA.0 * @return none */ void GPIO_Toggle_INIT(void) { GPIO_InitTypeDef GPIO_InitStructure = {0}; RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC, ENABLE); GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4; GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; GPIO_Init(GPIOC, &GPIO_InitStructure); } /********************************************************************* * @fn main * @brief Main program. * @return none */ int main(void) { u8 i = 0; NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2); Delay_Init(); Delay_Ms(2000); USART_Printf_Init(115200); printf("SystemClk:%d\r\n", SystemCoreClock); printf("GPIO Toggle RUNING\r\n"); GPIO_Toggle_INIT(); while(1) { Delay_Ms(100); GPIO_WriteBit(GPIOC, GPIO_Pin_4, (i == 0) ? (i = Bit_SET) : (i = Bit_RESET)); } }
![](https://www.makerwitawat.com/wp-content/uploads/2023/06/pfIO-ch32v-3.gif)
![](https://www.makerwitawat.com/wp-content/uploads/2023/06/IMG_20230606_111344-1024x1024.jpg)
