แนะนำชุดทดลองเล่น MCU RISC-V ที่มีขนาดเล็กและราคาถูก ที่ผลิตโดยบริษัท Nanjing Qinheng Microelectronics Co., Ltd ใช้ตัวย่อ WCH ซึ่งออกมาหลายรุ่นมาก และ มีรุ่นที่สามารถนำมาใช้ทดแทน MCU ตระกูล SMT32 แต่ตัวที่เราได้แนะนำมาใช้ จะเป็นรุ่น V003 เป็นรุ่นที่ราคาถูกที่สุดเมื่อเทียบกับ MCU ขนาดเล็กของค่ายอื่นๆ อีกทั้งเป็น MCU 32bit อีกด้วย.

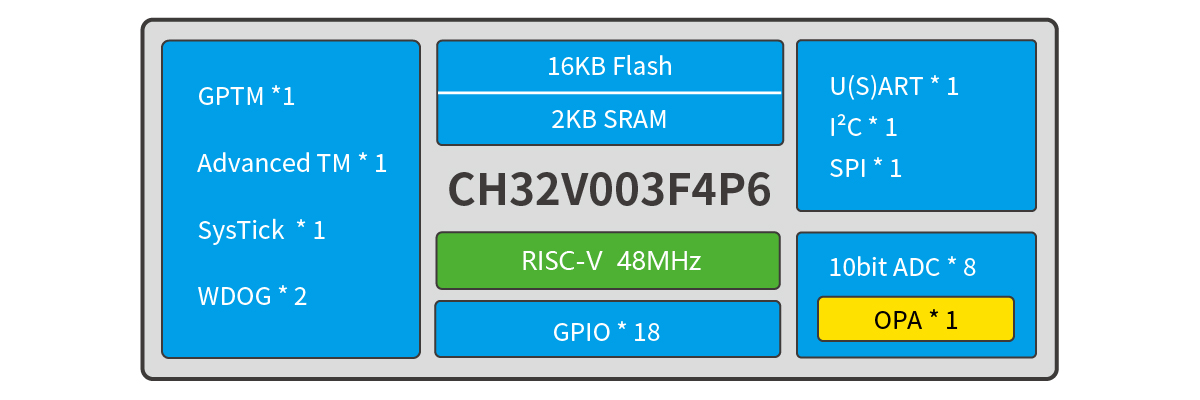

ภาพรวมโครงสร้างของ MCU
รายละเอียด
- QingKe 32-bit RISC-V2A processor, supporting 2 levels of interrupt nesting
- Maximum 48MHz system main frequency
- 2KB SRAM, 16KB Flash
- Power supply voltage: 3.3/5V
- Multiple low-power modes: Sleep, Standby
- Power on/off reset, programmable voltage detector
- 1 group of 1-channel general-purpose DMA controller
- 1 group of op-amp comparator
- 1 group of 10-bit ADC
- 1×16-bit advanced-control timer, 1×16-bit general-purpose timer
- 2 WDOG, 1×32-bit SysTick
- 1 USART interface, 1 group of I2C interface, 1 group of SPI interface
- 18 I/O ports, mapping an external interrupt
- 64-bit chip unique ID
- 1-wire serial debug interface (SDI)
- Package: TSSOP20, QFN20, SOP16, SOP8

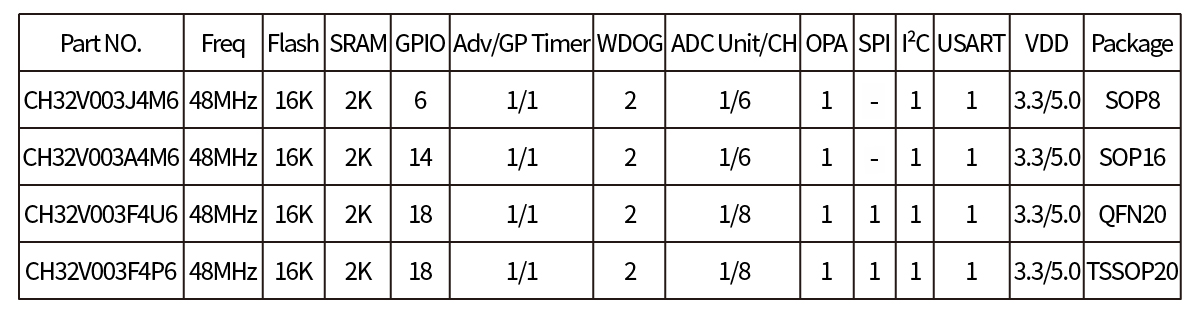

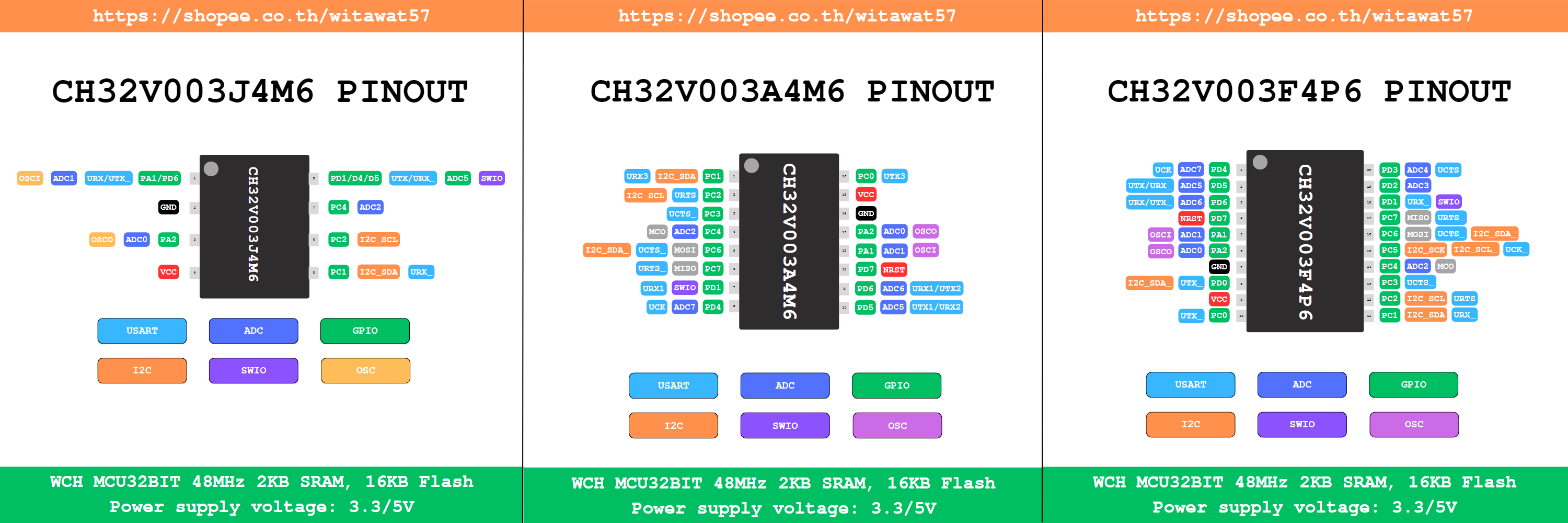

รหัสต่างๆในรุ่น V003
MCU ตระกูล V003 ที่มีรหัส J4M6 และ F4P6 ซึ่งดูจากตารางรหัสของรุ่น V003 ด้านบน แล้ว จะพบว่ามีความแตกต่างกันของ จำนวน GPIO โดยรุ่น J4M6 มีจำนวนขาทั้งหมด 8 ขา สามารถใช้ GPIO ได้ 6 ขา และ รุ่น F4P6 มีจำนวนขาทั้งหมด 20 ขา และมี GPIO ที่สามารถใช้งานได้จำนวน 18 ขา
ซึ่งเราได้นำ MCU สองรุ่นนี้ มาผลิตเป็นสินค้าเพื่อใช้เพื่องานที่หลากหลาย โดยสามารถนำมาใช้เริ่มต้นในการเรียนรู้ ภาษา C แบบเต็มรูปแบบ หรือ นำมาทดแทน MCU ของค่ายต่างๆ
สินค้าที่เกี่ยวข้อง
Schematic

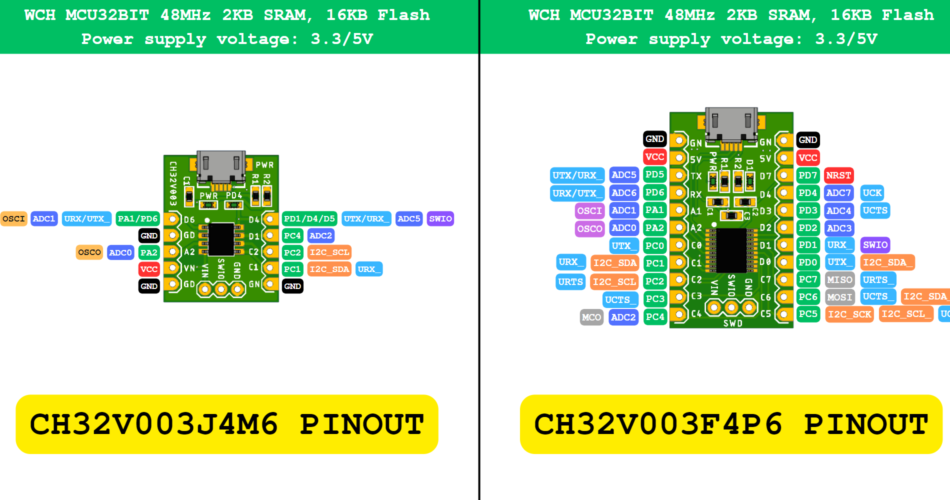

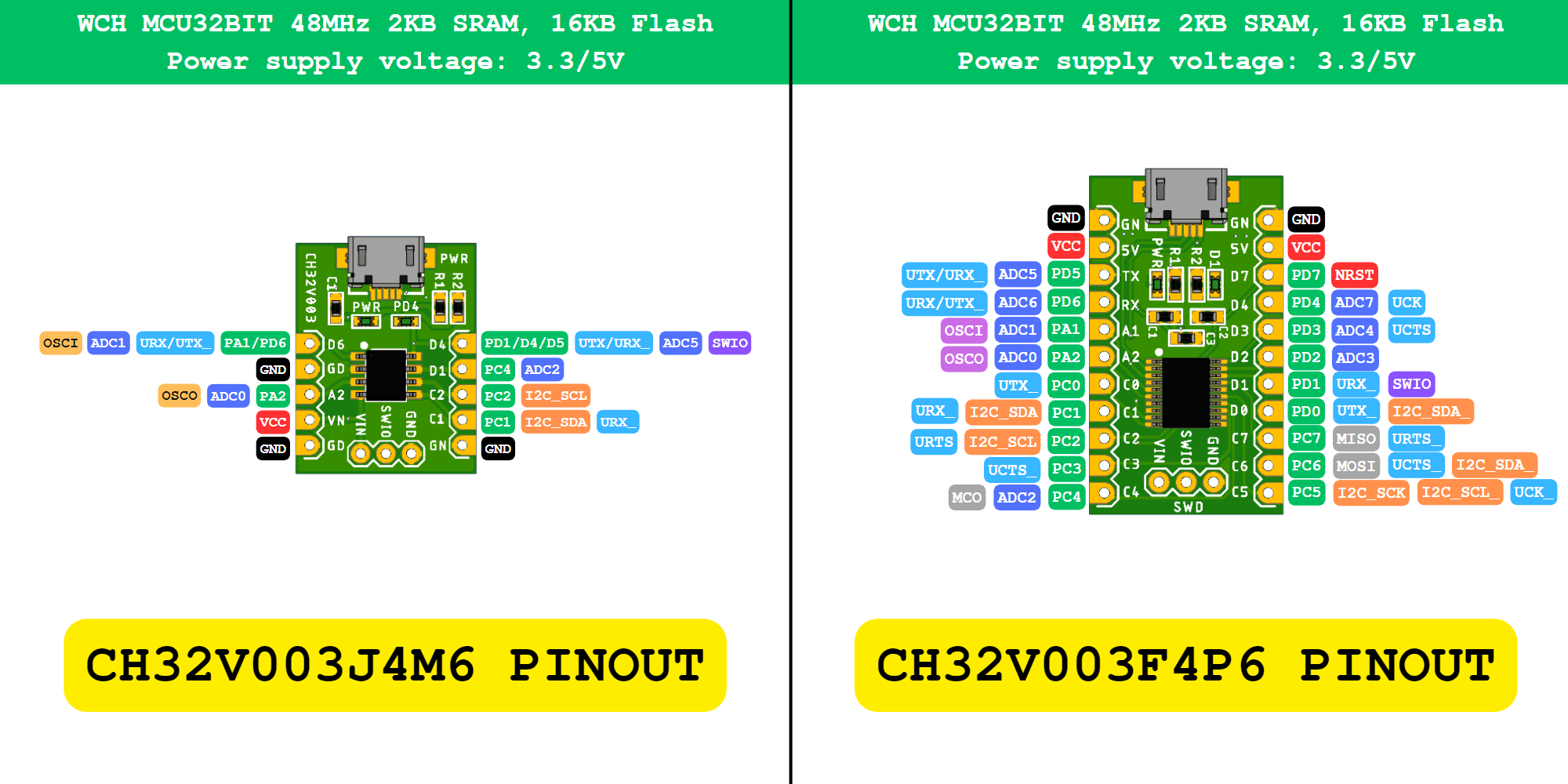

BOARD PINOUT
CH32V003 Board : https://shopee.co.th/witawat57/23167328296
ร้านค้าของเราใน Shopee By MAKER WITAWAT
