ปกติในการออกแบบ PCB ตัวโปรแกรม Eagle PCB ไม่มี function รองรับการสร้าง PCB แบบ Panel สำหรับการสั่งผลิตจำนวนมาก แต่มันก็มีวิธีที่จะทำ Panel บน Eagle แต่ก็ค่อนข้างซับซ้อน และมีจุดที่ขัดใจในส่วนของ กฎการเจาะรู กับ ลายทองแดง หรือ Silkscreen
![](https://www.makerwitawat.com/wp-content/uploads/2023/06/Untitled_Combined_Top-1-783x1024.png)
![](https://www.makerwitawat.com/wp-content/uploads/2023/06/Untitled_Combined_Bottom-783x1024.png)
ดังนั้นในบทความนี้จะมาบอกถึงวิธีการทำ Panel แบบง่ายๆ โดยใช้โปรแกรมช่วยเหลือในการทำที่เรียกว่า GerberPanelizer และจะมีชุดโปรแกรมที่สะดวกติดมาด้วยอีก 2 ตัวคือ GerberViewer, QuickGerberRender โดยโปรแกรมนี้เป็นแบบ Opensource แต่ก็ไม่มีการอัพเดทมาหลายปีแล้ว
![](https://www.makerwitawat.com/wp-content/uploads/2023/06/image-84.png)
![](https://www.makerwitawat.com/wp-content/uploads/2023/06/panel1.gif)
ไฟล์ที่ออกมาหลังจากทำการรวม ไฟล์เป็น Panel แล้ว พร้อมกับไฟล์ Render PCB ออกมาให้ดูเป็นตัวอย่าง
![](https://www.makerwitawat.com/wp-content/uploads/2023/06/image-79.png)

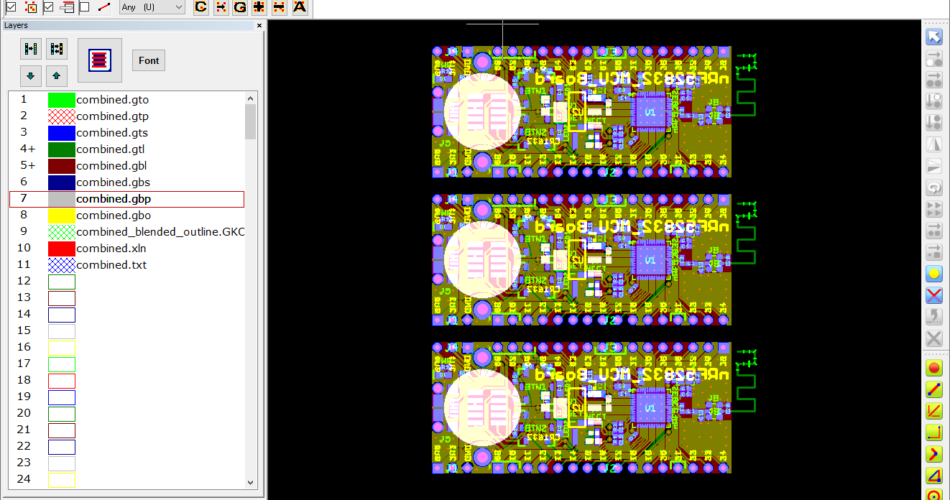

จากนั้นให้ ZIP ไฟล์ ทั้งหมดเป็นไฟล์เดียวกันแล้วทดลองนำไปเปิดด้วยโปรแกรม GerberViewer, QuickGerberRender
![](https://www.makerwitawat.com/wp-content/uploads/2023/06/image-80.png)
![](https://www.makerwitawat.com/wp-content/uploads/2023/06/eagle2-1.gif)
![](https://www.makerwitawat.com/wp-content/uploads/2023/06/image-82.png)
![](https://www.makerwitawat.com/wp-content/uploads/2023/06/PCB-Panel_Combined_Top-783x1024.png)
![](https://www.makerwitawat.com/wp-content/uploads/2023/06/PCB-Panel_Combined_Bottom-783x1024.png)
![](https://www.makerwitawat.com/wp-content/uploads/2023/06/panel2.gif)
วิธีการทำ GERBER for Stencil
ในการทำ GERBER Stencil สำหรับแยกส่งโรงงานแบบง่าย
- สำหรับ Layer ด้านบน ใช้ไฟล์นามสกุลต่อไปนี้ .gto, .gtp, .gko
- สำหรับ Layer ด้านล่าง ใช้ไฟล์นามสกุลต่อไปนี้ .gbo, .gbp, .gko
จากนั้นให้ ZIP ไฟล์แยกกันระหว่าง Layer ด้านบน และ ด้านล่าง
![](https://www.makerwitawat.com/wp-content/uploads/2023/06/image-85.png)
![](https://www.makerwitawat.com/wp-content/uploads/2023/06/image-133.png)
