วันนี้ ทางผู้เขียน จะมาแนะนำวิธีการกลับสี PCB ( Invert Layer PCB ) เพื่อใช้งานในการฉายแสง PCB แบบ ฟิลม์ ด้วยโปรแกรม Inkscape กับ Kicad
หลังจากที่ได้ทดลองทำ PCB เองที่บ้านโดยวิธีง่ายๆ ด้วยการใช้น้ำยาลอกลายแบบเย็น ก็พบปัญหาเกี่ยวกับคุณภาพของผงหมึก Laser ที่เกาะกับ PCB ไม่แน่นเท่าที่ควร ในตอนถูกระดาษออก เลยหาวิธีการทำ PCB แบบวิธีอื่นๆ จนมาพบแบบใช้ ฟิลม์ ในการทำ PCB ซึ่งวิธีนี้เป็นวิธีที่ โรงงานใหญ่ๆ ต่างๆนิยมใช้งานกัน
ปกติแล้ว Kicad สามารถส่งออก PCB ในรูปแบบของ Invert Layer เพื่อการทำ PCB แบบฉายแสงมาให้แล้ว แต่ในที่นี้ ผู้เขียน ได้ทำการรวมหลายวงจร ลงบน PCB ขนาด 10x15CM เพื่อทำ PCB ในครั้งเดียว เป็นการลดเวลาในการทำ PCB เรามาดูวิธีการปรับไฟล์ PCB กันเลยครับ
วิธีการปรับภาพ PCB

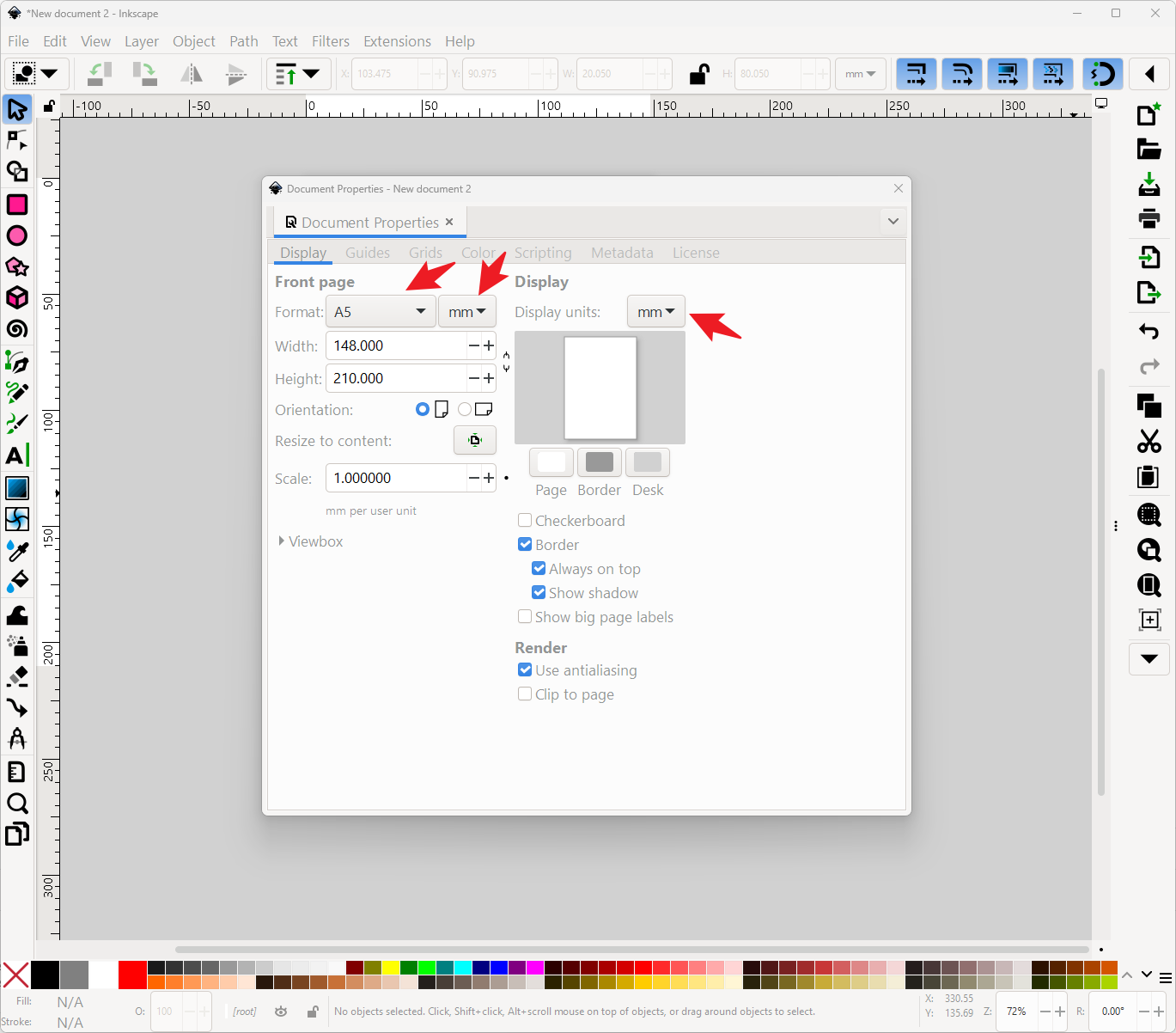

ตั้งค่าหน้ากระดาษบน Inkscape ตามขนาดที่ต้องการใช้งาน ในที่นี้จะตั้งไว้ที่กระดาษ A5

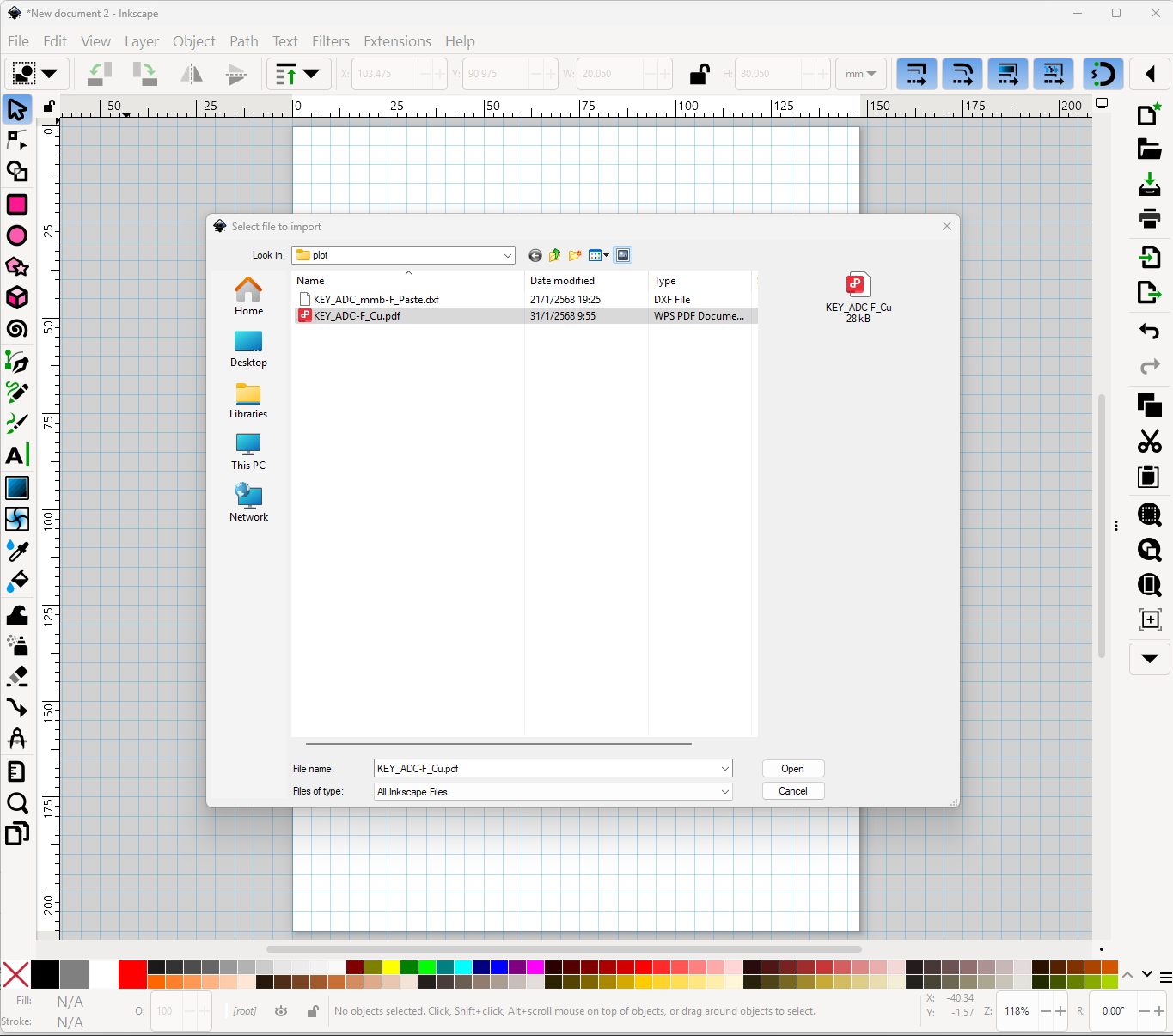

นำเข้าไฟล์ pdf จากโปรแกรม Kicad ไปที่ File > Import > แล้วเลือกไฟล์ pdf ที่ต้องการ
เลือกค่าตามรูปด้านล่าง

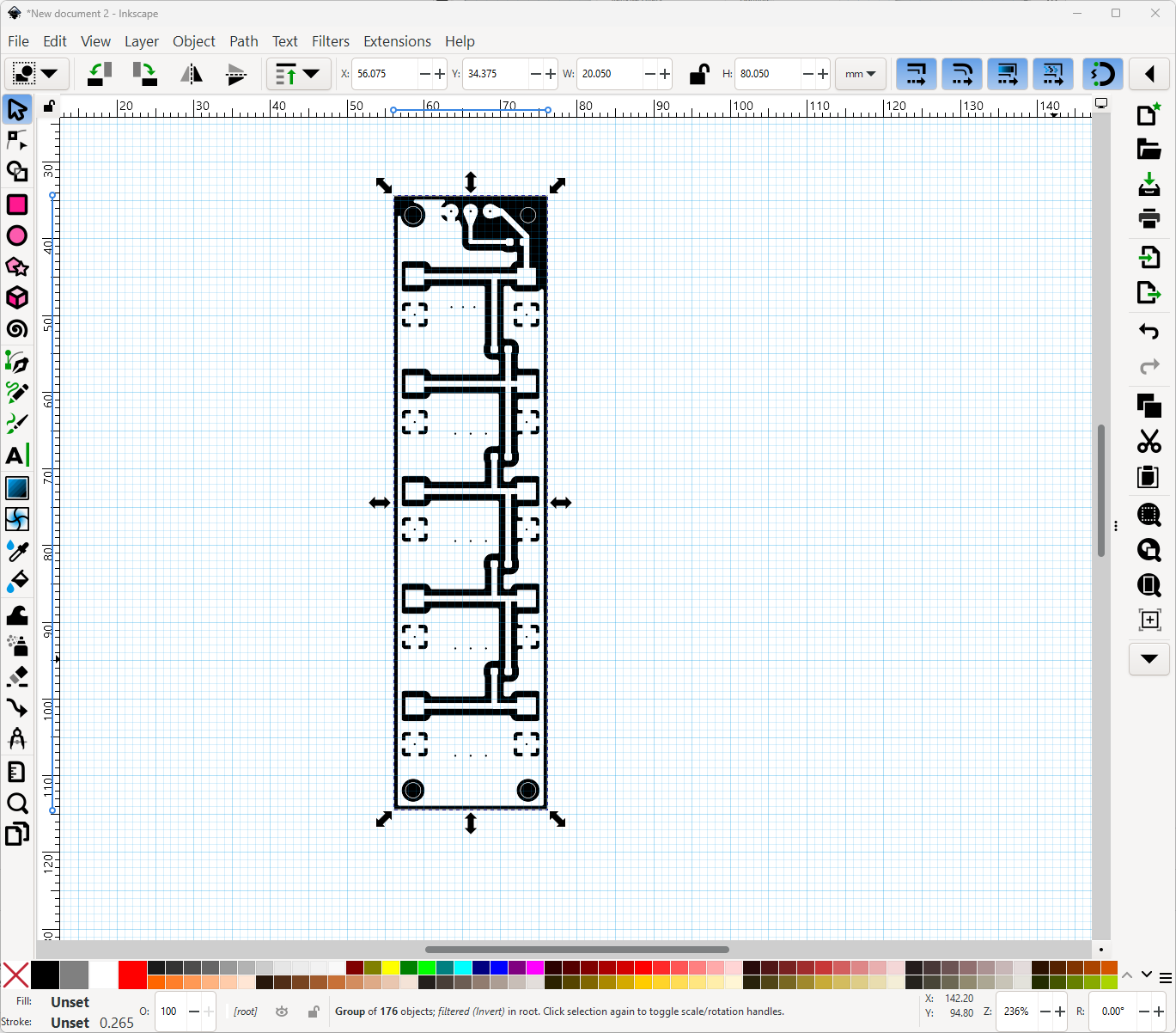

เมื่อนำเข้าไฟล์ pdf ได้แล้วก็จัดตำแหน่งไฟล์ตามชอบ จากนั้นเลือก Filters > Fill And Transparency > Flatten Transparency

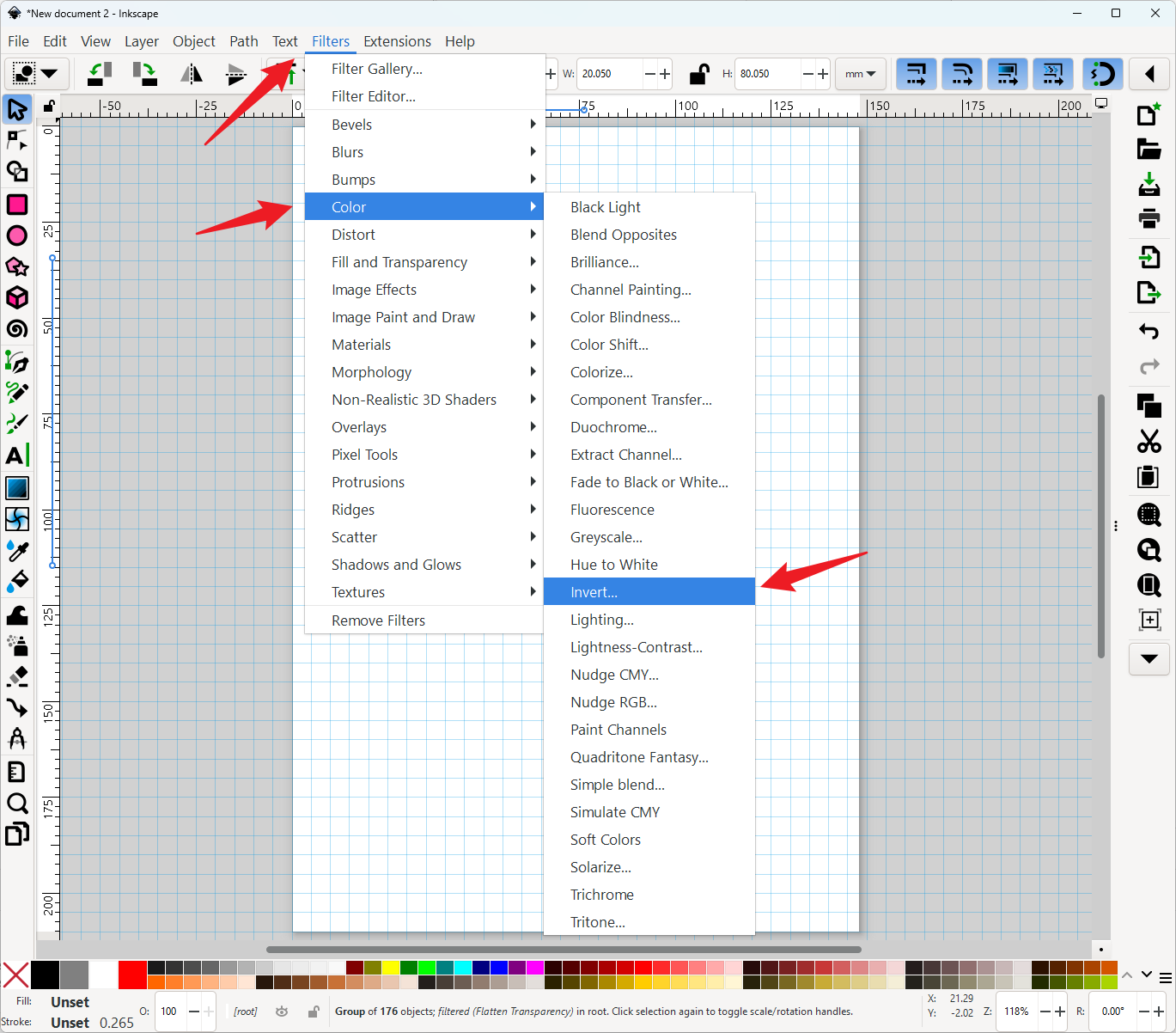

จากนั้น เลือก Filters > Color > Invert
จจากนั้นตั้งค่าตามรูป
ผลลัพธ์ที่ได้จากการ แปลง
หวังว่า วิธีการนี้จะช่วยให้ผู้อ่านได้มีวิธีการแปลง PCB เพื่อใช้ในการทำ PCB แบบ ฟิลม์กันง่ายๆ ครับ
